مدقق PTP

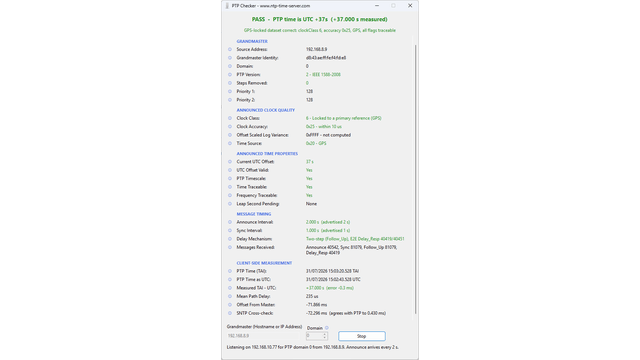

تنشئ الأداة تقريرًا كاملًا عن ساعة grandmaster لديك، يشمل فئة الساعة المعلنة، ودقة الساعة ومصدر الوقت، وخصائص الوقت المعلنة، وتوقيت الرسائل، والإزاحة وتأخير المسار المقاسين من وجهة نظر العميل.

تتم مقابلة كل قراءة باستعلام SNTP مستقل، حتى يمكنك التأكد من أن مقياس الوقت PTP يعمل فعليًا بالإزاحة الصحيحة عن التوقيت العالمي المنسق UTC.

ساعة grandmaster:

• عنوان المصدر : عنوان IP الذي تصل منه رسائل Announce فعليًا.
• هوية grandmaster : هوية الساعة المكونة من ثمانية بايتات لساعة grandmaster، وتُشتق عادةً من عنوان MAC الخاص بها.
• النطاق : رقم نطاق PTP، من 0 إلى 255. كل نطاق هو نظام وقت مستقل على الشبكة نفسها.
• إصدار PTP : إصدار البروتوكول المستخدم. الإصدار 2 هو IEEE 1588-2008.
• Steps Removed : عدد الساعات الحدودية بين العميل وساعة grandmaster. الصفر يعني أن ساعة grandmaster تُسمع مباشرةً.
• الأولوية 1 : المعيار الأول للترجيح الذي تستخدمه خوارزمية أفضل ساعة رئيسية، من 0 إلى 255. تفوز القيم الأدنى. القيمة الافتراضية هي 128.
• الأولوية 2 : المعيار الأخير للترجيح الذي تستخدمه خوارزمية أفضل ساعة رئيسية، من 0 إلى 255. تفوز القيم الأدنى. القيمة الافتراضية هي 128.

جودة الساعة المعلنة:

• فئة الساعة : تبين كيفية إمكانية إسناد ساعة grandmaster حاليًا إلى مرجع.
  • 6 : مقفلة على مرجع أساسي مثل GPS.
  • 7 : في وضع الاحتفاظ، بعد أن كانت مقفلة على مرجع أساسي.
  • 13 : مقفلة على مرجع خاص بالتطبيق.
  • 14 : في وضع الاحتفاظ، بعد أن كانت مقفلة على مرجع خاص بالتطبيق.
  • 52 و 58 : في وضع الاحتفاظ وخارج المواصفات.
  • 248 : الوضع الافتراضي. الساعة تعمل بحرية وغير قابلة للإسناد إلى أي مرجع.
  • 255 : تابعة فقط.
• دقة الساعة : تقدير ساعة grandmaster نفسها لمدى قربها من مرجعها.
  • 0x20 : في حدود 25 نانوثانية.
  • 0x21 : في حدود 100 نانوثانية.
  • 0x22 : في حدود 250 نانوثانية.
  • 0x23 : في حدود 1 ميكروثانية.
  • 0x24 : في حدود 2.5 ميكروثانية.
  • 0x25 : في حدود 10 ميكروثانية.
  • 0x26 : في حدود 25 ميكروثانية.
  • 0x27 : في حدود 100 ميكروثانية.
  • 0x28 : في حدود 250 ميكروثانية.
  • 0x29 : في حدود 1 مللي ثانية.
  • 0x2A : في حدود 2.5 مللي ثانية.
  • 0x2B : في حدود 10 مللي ثانية.
  • 0xFE : غير معروفة.
• Offset Scaled Log Variance : مقياس لاستقرار ساعة grandmaster. القيمة 0xFFFF تعني أن ساعة grandmaster لا تحسبها.
• مصدر الوقت : نوع المرجع الذي تستخدمه ساعة grandmaster.
  • 0x10 : ساعة ذرية.
  • 0x20 : GPS أو نظام ملاحة عالمي آخر.
  • 0x30 : راديو أرضي.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : ضبط يدوي.
  • 0x90 : غير ذلك.
  • 0xA0 : مذبذب داخلي.

خصائص الوقت المعلنة:

• إزاحة UTC الحالية : عدد الثواني التي يتقدم بها التوقيت الذري الدولي TAI على UTC. وهي 37 ثانية عند كتابة هذا النص.
• إزاحة UTC صالحة : ما إذا كانت ساعة grandmaster تؤكد أن إزاحة UTC التي تعلنها صحيحة.
• مقياس الوقت PTP : ما إذا كانت ساعة grandmaster توزع مقياس الوقت PTP، أي TAI، بدلًا من مقياس وقت محلي اعتباطي.
• الوقت قابل للإسناد : ما إذا كان الوقت الموزع قابلًا للإسناد إلى مرجع أساسي.
• التردد قابل للإسناد : ما إذا كان التردد الموزع قابلًا للإسناد إلى مرجع أساسي.
• ثانية كبيسة وشيكة : ما إذا كانت هناك ثانية كبيسة معلنة لنهاية اليوم الحالي، وفي أي اتجاه. عندها ستكون الدقيقة الأخيرة من اليوم إما 61 أو 59 ثانية.

توقيت الرسائل:

• فاصل Announce : الفاصل الزمني المقاس بين رسائل Announce، معروضًا إلى جانب الفاصل الذي تعلنه ساعة grandmaster. القيمة الافتراضية ثانيتان.
• فاصل Sync : الفاصل الزمني المقاس بين رسائل Sync، معروضًا إلى جانب الفاصل الذي تعلنه ساعة grandmaster. القيمة الافتراضية ثانية واحدة.
• آلية التأخير : ما إذا كانت ساعة grandmaster تعمل بخطوة واحدة أو بخطوتين، وما إذا كان تأخير المسار يُقاس من طرف إلى طرف أم بين النظائر.
  • خطوة واحدة : تحمل رسالة Sync طابعها الزمني الخاص بالإرسال.
  • خطوتان : يأتي الطابع الزمني للإرسال في رسالة Follow_Up منفصلة.
  • E2E : يُقاس تأخير المسار حتى ساعة grandmaster باستخدام Delay_Req و Delay_Resp.
  • P2P : يُقاس تأخير المسار وصلةً وصلةً باستخدام Pdelay_Req و Pdelay_Resp.
• الرسائل المستلمة : عدّ متواصل لكل نوع من الرسائل المستلمة أثناء الاختبار، يكشف أي فجوات أو فقد في تبادل الوقت.

القياس من جهة العميل:

• وقت PTP (TAI) : الوقت المستعاد من ساعة grandmaster، على مقياس الوقت PTP.
• وقت PTP بصيغة UTC : الوقت نفسه محولًا إلى UTC باستخدام إزاحة UTC المعلنة.
• TAI - UTC المقاس : الإزاحة بين مقياسي الوقت كما تُقاس فعليًا، مع الخطأ مقارنةً بالقيمة المعلنة. يكشف ذلك ساعة grandmaster التي تعلن إزاحة UTC خاطئة.
• متوسط تأخير المسار : متوسط تأخير الشبكة في اتجاه واحد بين ساعة grandmaster والعميل، محسوبًا من تبادل Sync و Delay_Resp.
• الإزاحة عن الساعة الرئيسية : إزاحة الساعة المحلية بالنسبة إلى ساعة grandmaster، بعد خصم متوسط تأخير المسار.
• تدقيق SNTP المقابل : قياس SNTP مستقل للمضيف نفسه، ومدى توافقه مع نتيجة PTP. يشير التباين الكبير إلى مشكلة في ساعة grandmaster وليس في الشبكة.
